Idee vom Akustikleitprofil
Metalldecken eigenen sich durch ihre Grundmaterialien Stahl- oder Aluminiumblech hervorragend als Heiz- und Kühldecken.
Hohe Leistungswerte im Kühl- oder Heizfall werden bei entsprechender Belegung der Deckenelemente erreicht. Gleichzeitig ergeben sich anspruchsvolle Vorgaben an die Schallabsorption der perforierten Metalldecken in Büroräumen.
Die Perforation bietet die besten akustischen Werte, wenn die Löcher nicht durch Wärmeleitprofile der Heiz-Kühlelemente abgedeckt sind. Für eine sehr gute Kühlleistung muss eine große Fläche mit Wärmeleitprofilen belegt werden.
Die Unternehmen Schmöle (Menden), wg plan (Simmerath) und Fural (Gmunden) haben in gemeinsamen Versuchen eine Lösung erarbeitet, die Kühlleistung und Schallabsorption in idealer Weise zusammenbringt.
Das Ergebnis ist das Akustikleitprofil ALP. Das zum Patent angemeldete Bauelement deckt über seine aufgestellten Lamellen die perforierte, akustisch wirksame Fläche in viel geringerem Maße ab als bei anderen Produkten. Dadurch können die Perforation, das Akustikvlies und der Deckenhohlraum in der von Metalldecken gewohnten Weise wirken.
Wärmeleitblech (WLB) vs. Akustikleitprofil (ALP)
Um die akustischen Eigenschaften zu verbessern, werden die Lamellen des Wärmeleitblechs partiell aufgebogen. Dies verbessert nicht nur die Akustik, sondern auch die thermischen Eigenschaften. Durch das Aufbiegen der Lamellen erhöht sich die Wärmetauscherfläche im Kassettenhohlraum (bsp. Rippenwärmetauscher). Weiters optimieren die aufgebogenen Lamellen den konvektiven Übertrag.

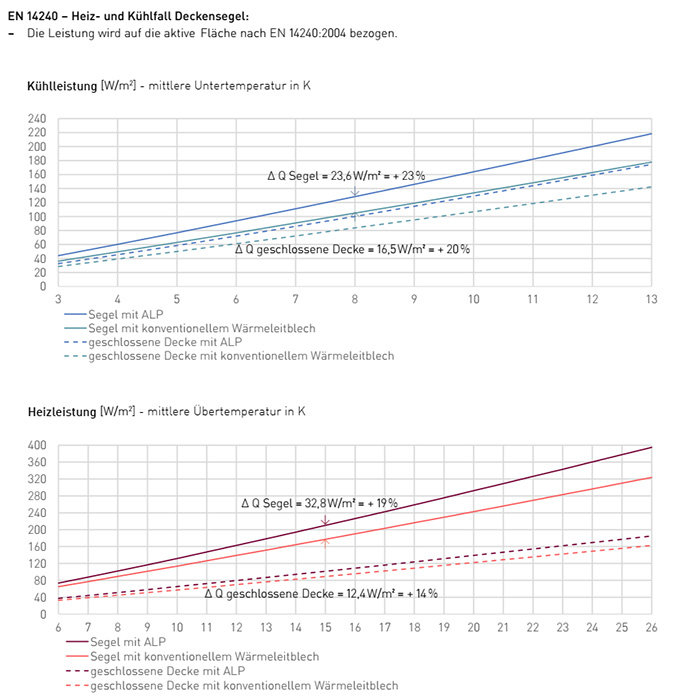

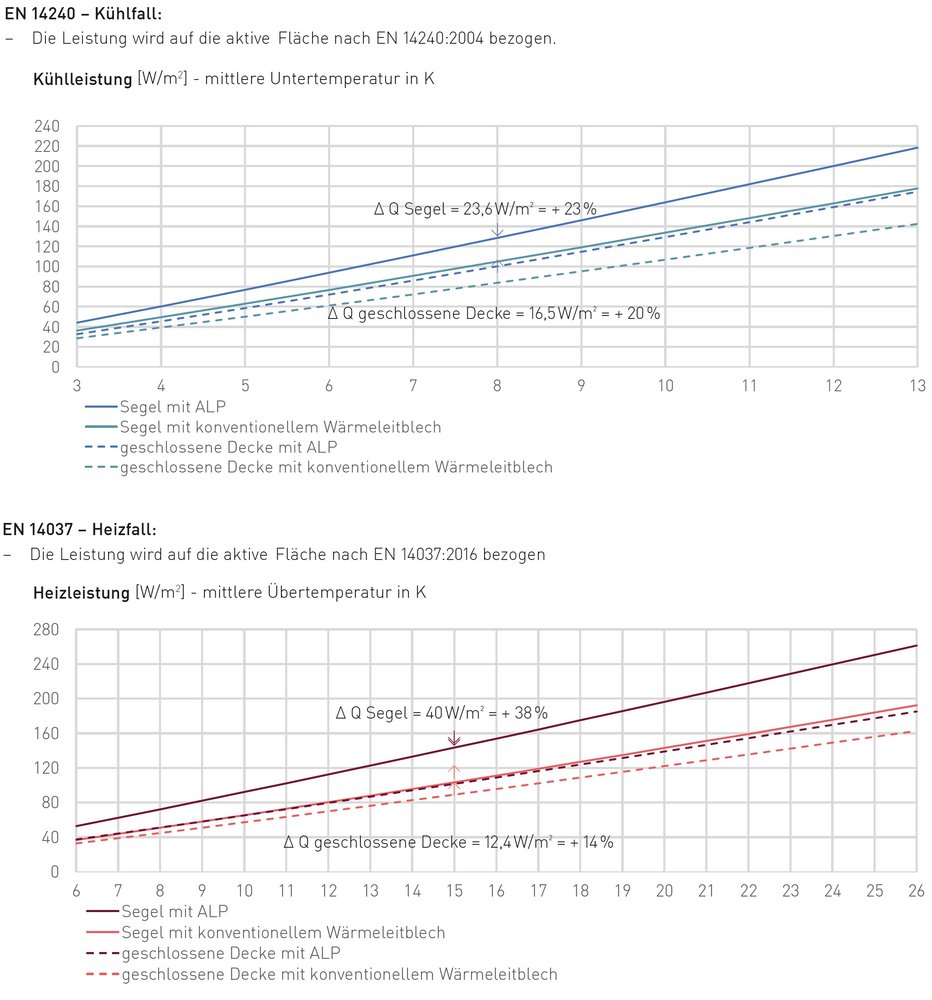

Durch diese Innovation wird - je nach Deckentyp - im Heizfall (Mittlere Übertemperatur 15 °K) eine 14-19%-ige und im Kühlfall (mittlere Untertemperatur 8 °K) eine 20-23%-ige Leistungssteigerung erreicht.
Weiterführende Informationen:
BVF Award für Akustikleitprofil
Der Bundesverband Flächenheizungen und Flächenkühlungen e.V. (BVF) vertritt mehr als 60 Unternehmen. Durch seine Neutralität kann der Verband auf Änderungen in der Normung und Gesetzgebung Einfluss nehmen und die Platzierung der Systeme der Flächenheizung und Flächenkühlung am Markt vorantreiben.
Jährlich wird der BVF Award verliehen und gemeinsam mit den Partnern Schmöle und wg-plan wurde Fural in der Kategorie „Produkt Heiz- und Kühldeckensystem“ für das Akustikleitprofil (ALP) ausgezeichnet.
Das System ist ganzheitlich auf Schallabsorption und auf Heiz- und Kühlleistung geprüft. Die in unabhängigen Instituten gemessenen Werte liegen ca. 20 % über den bekannten Referenzwerten - eine Innovation.
